帶壓開孔作業時怎么選用閥門和測量方法？

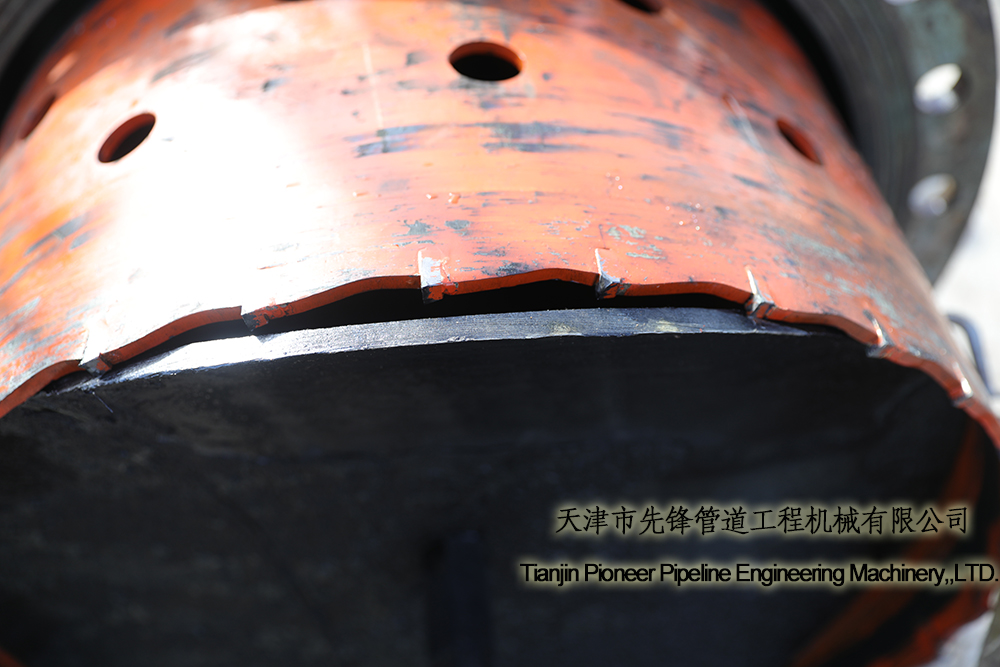

在日常的帶壓開孔工程施工過程中，帶壓開孔的開孔刀與帶壓封堵的開孔刀及連接方式不同，造成在工作流程上有很多不同的地方。

帶壓封堵所用的閥門是廠家制造并與封堵鉆完全契合的產品，因此，封堵作業對現場的這項工作不太敏感。而帶壓開孔作業時，我們要面對甲方指定或采購的很多規格的閥門，這些閥門質量會直接影響帶壓開孔質量。

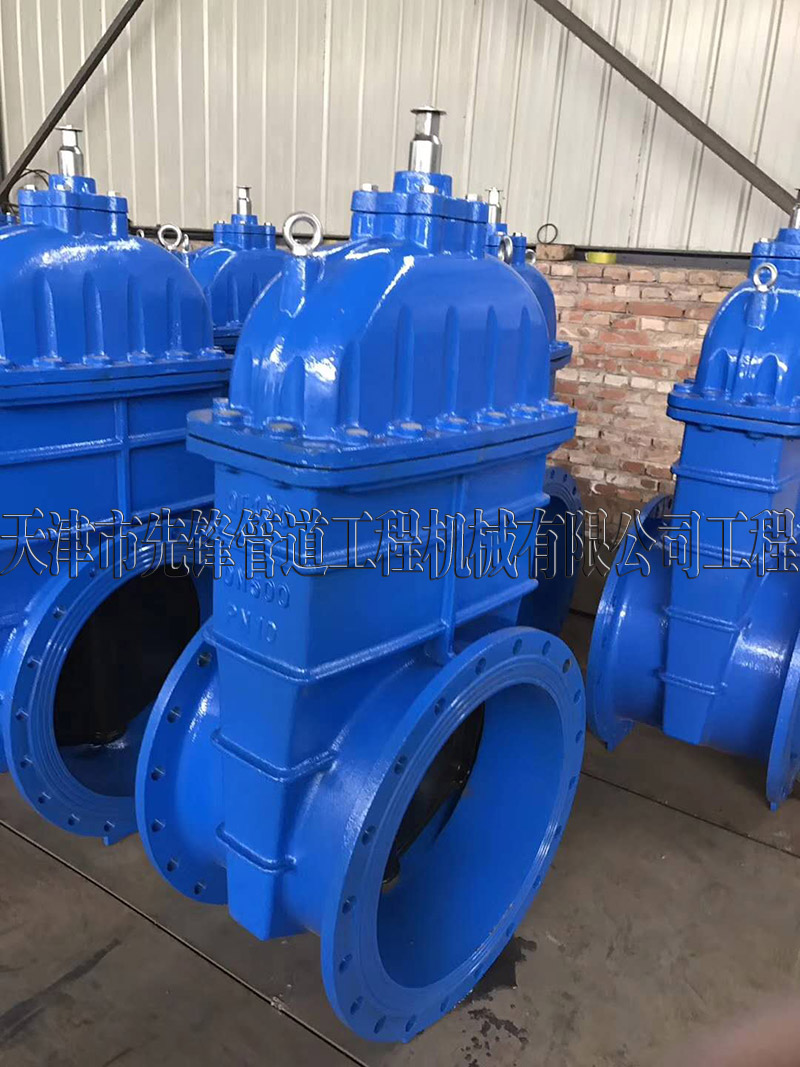

用DN600公稱壓力為1.6Mpa的閥門為例（引用的是JB/T 7252-1994標準，JB/T 7252-2018標準于2018年9月已公布，并于2019年5月1日執行，本文引用的是JB/T 7252-1994標準）,包話它的殼體性能及密封性能這里不做討論。主要是以帶壓開孔工程中受影響的標準尺寸來說明：

標準中5.4.1條款對公稱通徑D_N大于500mm時，極限偏差為±4mm。

DN600閥體（高級型和普通型）標準長度為690mm（長系列，短系列為440mm）那么閥門的長度不應當小于686或大于694（長系列，短系列為最小436，最大為444）。

DN600閥體（簡易型法蘭連接式）一般為DN150mm以下閥門，這里不做論述。

法蘭的連接尺寸應當按GB 9113.9～9113.13的規定，閥體通徑極限偏差不大于GB1801和GB1802中的H11級。通徑圓柱面圓度公差不得低于GB1184中的12級。上下游通徑同軸度公差不得低于GB1184中的12級。通徑圓住面粗糙度D_N150～600不低于12.5μm

開孔工作中不是為了檢驗甲方的閥門質量，而是為了掌握這些數據，計算出偏差量，更好地進行帶壓開孔工程的順利實施。

參考文獻

1《天津先鋒管道帶壓開孔施工流程》TJXF-ZY-DYKK01

2《閥式孔板節流裝置》JB/T 7252-1994標準
