帶壓開孔工程開孔刀如何選擇？

在實施帶壓開孔工程的前期勘測中，前面已經簡要講述過閥門與馬鞍短節的測量方法，以及管道的圓度的測量。這些工作都是開孔工程中容易被忽視的細節。在開孔工程中與帶壓封堵不同，面許多的閥門，我們該如何根據閥門和現場情況如何選擇刀具呢？

1.1閥門的定義及種類

先復習一下閥門的定義，閥門是實現管道中的管路開閉、流向控制、輸送介質的參數（溫度、壓力和流量）調節和控制功能的管路附件。根據閥門的功能，可分為調節閥、關斷閥、止回閥、真空類閥門還有一些特殊用途類的閥門等。

按公稱壓力可以分為：真空閥，是指工作壓力低于標準大氣壓的閥門；低壓閥是指PN ≤1.6Mpa 的閥門；中壓閥是指PN 為2.5Mpa、4.0Mpa、6.4Mpa的閥門；高壓閥是指PN 為10.0Mpa～80.0Mpa的閥門；超高壓閥是指公稱壓力 PN≥100.0Mpa的閥門。

1.2閥門的分類和種類很多，需要從這些閥門的國家標準來對照，獲得理論上的基本數據，預算開孔方案中的各種三通及帶壓開孔鉆法蘭的孔距以及開孔刀的選用。

按國家標準的閥門的公稱通徑D_N來主要確定開刀的大小，依據公司帶壓開孔文件中規定，開孔刀的外徑應當小于閥門的公稱通徑D_N，如果依據方案中按通徑尺寸計算，那開孔刀的大小約等于閥門通徑的0.95來預算并確定開孔方案。一般來說，開孔刀的選用應當體現在帶壓開孔方案中，出于安全和其它因素的考慮，甲方都會與我們針對帶壓開孔孔徑進行溝通。

1.3涉及開孔工程中的最大開孔直徑應當按照《天津先鋒管道帶壓開孔流程》TJXF-ZY-DYKK01中規定執行，否則會造成帶壓開孔過程卡刀和開孔動力不足的問題，造成退鉆困難，甚至報廢。

如果甲方確實需要開更大的孔徑，以便實現流速、流量、壓力、溫度等目標，應當與甲方進行溝通，更改帶壓開孔方案，所涉及的閥門應當選用公稱通徑更大的閥門來進行開孔。

帶壓開開孔方案中的最小開孔直徑也應當按照《天津先鋒管道帶壓開孔流程》TJXF-ZY-DYKK01中規定的液壓開孔鉆系中所標稱的刀具來進行選擇。如果對方提出的開孔直徑是非標的尺寸，應當按照公司的流程進行刀具的定制。這些工作需要按照《天津先鋒帶壓開孔刀具定制及流程》TJXF-ZY-DYKK06來進行與甲方溝通，并加入合同中的附加條款中。

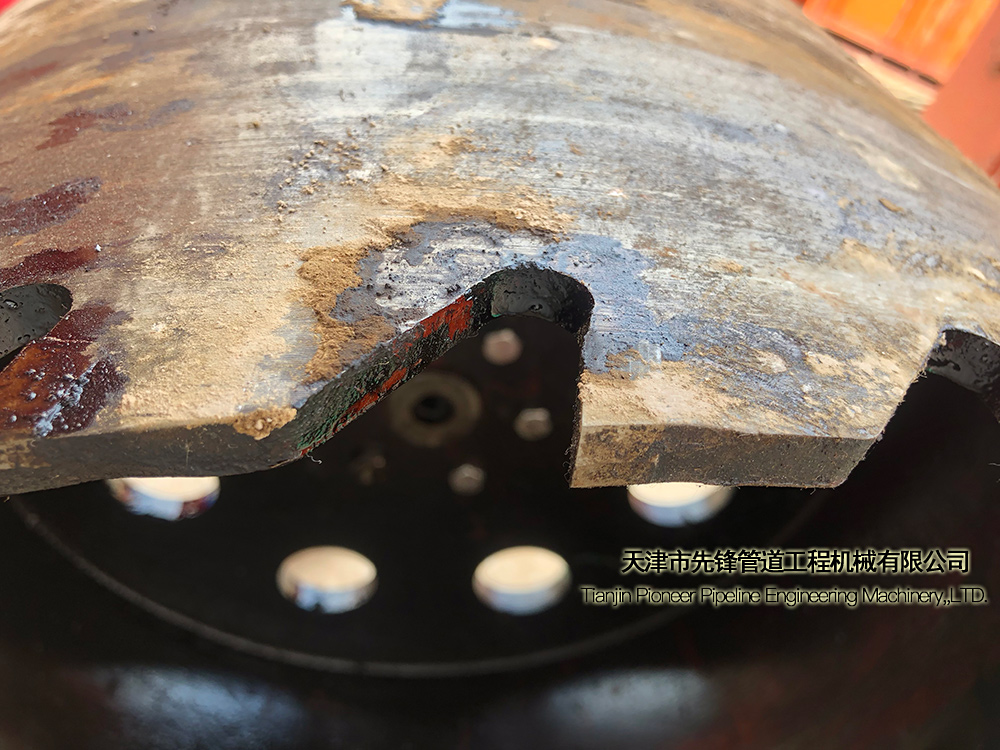

刀具應當按照被開管道的材質來分類，一般分為鋼管、球墨、鑄鐵、PE、水泥刀等。如涉及管道中的材質為混合材質（如套管的管道中，填充物為水泥、PE、瀝青、銅等其它金屬）應當詳細問詢填充物的厚度及管道傳輸介質對開孔刀的影響（如腐蝕、高溫等），確定正確的開方案綜合考慮選用開孔刀。

參考文獻

1《閥式孔板節流裝置》JB/T 7252-1994標準

2《天津先鋒管道帶壓開孔流程》TJXF-ZY-DYKK01

3《天津先鋒帶壓開孔刀具定制及流程》TJXF-ZY-DYKK06

4《管道元件、DN的定義和選用》GB/T 1047~1048-2005

5《閥門 型號編制方法》JB/T308-2004
