自爬式液壓切管機（爬管機、爬刀）管道切割操作步驟

管道切割一般是作為管道搶修的一種手段，其要求是盡量在很短的時間內修復管道，使之正常運營。這里以切割DN1200螺旋鋼管為例，簡要介紹一下用自爬式液壓切管機冷切割技術對管道的切割步驟：

一、了解現場

提前派人去工地現場勘察，或因為事項緊急，在電話中詳細了解管道所處的地理位置，管道材質，管道壓力，作業坑情況，水或石油介質深度情況，石油和天然氣管是否泄壓等。管道切割時的空間一定要去作業坑內觀察，并指導挖掘作業人員給爬管機作業預留充足（大于40CM）。達不到的要求的，要立即要求施工方進行返工處理。

二、準備工具

1是自爬式液壓切管機（爬管機）一臺；

2是汽油機液壓工作泵站一臺（液壓工作泵站有普通電動機液壓工作泵站、防爆電機液壓工作泵站和汽油機液壓工作泵站等，因為是供水管道切割或管道搶修，對氣體和防火防爆的要求不高，還因為管道搶修的現場可能存在無法用電的原因，汽油機泵站比較適合，這里就選用了汽油機液壓工作泵站）；

3如甲方現場未配備水泵，為安全考慮也應準備液泥漿泵，以備用。

4切管時備件，如扳手，鏈條，銑刀，坡口刀等

5防護用品，如雨鞋，雨衩，安全帶和安全帽

6照明工具，手電筒，頭頂安全燈等。

7車輛。爬管機的尺寸是57X35X37，泵站尺寸80*70*50，因此，需要一輛輕型貨車或皮卡即可。

三、出發前核準事項

1汽油機液壓工作泵站油料及車輛油料。

2觀察爬管機銑刀的磨損程度，再次確認備件中銑刀是否存在。甲方是否要求管道切割時打磨坡口，爬管機是否安裝了坡口刀，確認備件中坡口刀是否存在。

3液壓油液面是否在正常值。

4再次核準所切割管材是否與所準備的DN1200鏈條相一致，切管機的型號選用XJ-QG-1型。

5斷管時所用鍥子（防止在管道即將切斷時，管材因為重力的原因有下沉的作用力，使切斷后的管子縫隙變化，造成夾刀）。

6初始切管時所用的給銑刀淋水所用的瓶子或冷卻裝置。

7鏈條卡子是否在工具箱內

8核對無誤后填表記錄TJXF-QG-QGGC04表格。

9出發前根據位置選定最佳行車路線，查看車輛是否限行（在限行的城市）

四、現場切割

1、仔細觀察現場是否跟電話中所描述的現場一致，如果不同，再重新確定管道切割方案，并及時通知上級領導請求物資或人員的支援。同時，要對管道表面進行清理工作。管道表面上的防護層、防腐層及保溫層不予保留。管道上的漆面及小于0.2厚度的防腐漆可不做處置。

2、卸下液壓工作泵站和自爬式液壓切管機，同時挑選比較有利于切割的地點放置液壓工作泵站。地點的挑選應當遵循安全穩定，無水泡或油浸危險，有一定的操作空間。嚴禁將液壓工作泵站放置作業坑內，如果高壓膠管長度不夠，可接續膠管以保證長度。

3、依據現場情況穿著雨衩或膠鞋、安全帽等防護用具，如作業坑比較狹小或通風不暢，使用氣體測試儀對現場空氣進行檢測，并配有鼓風機進行輔助通風等。

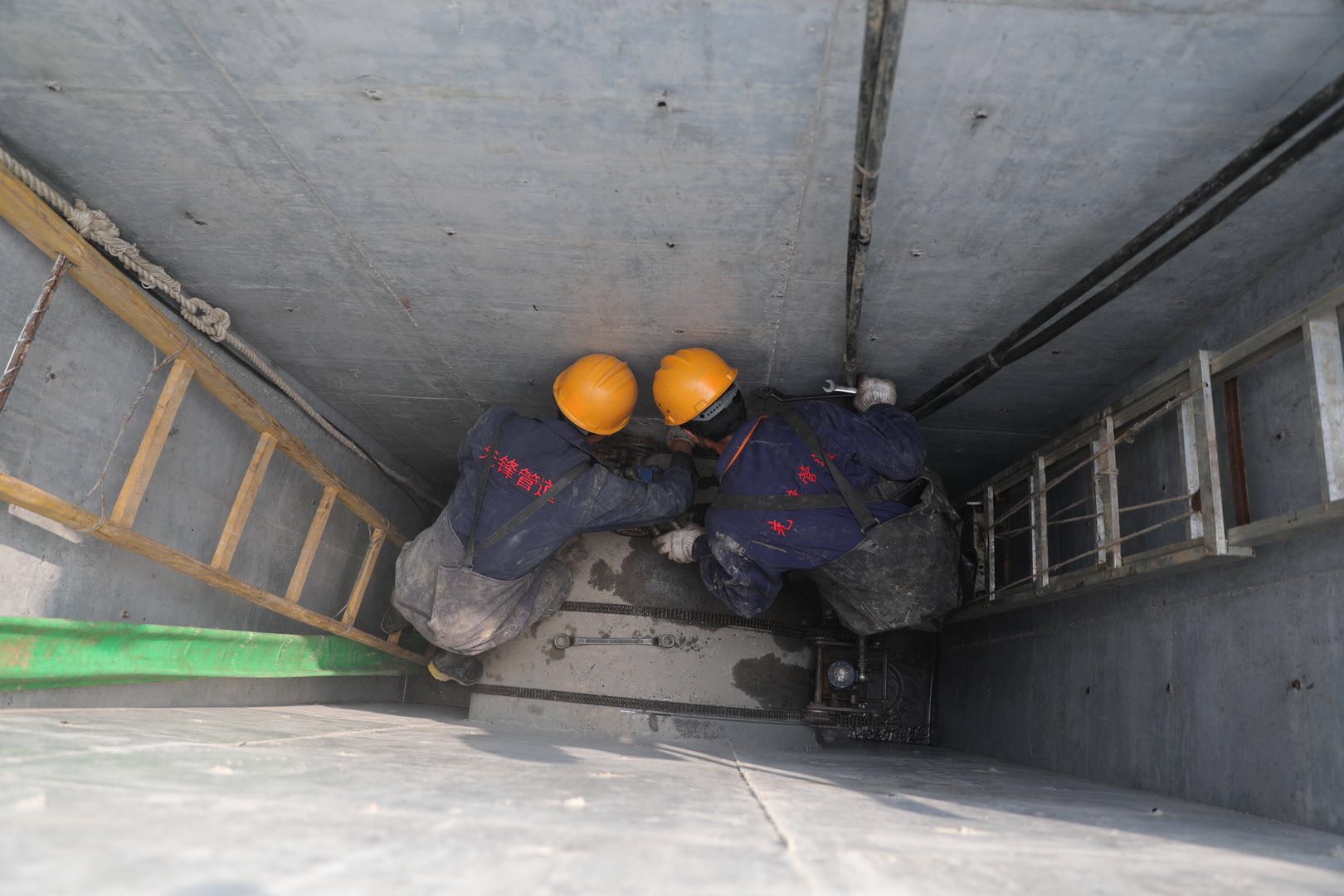

4、攜帶自爬式液壓切管機進入高空平臺或作業坑內，應注意防范高空墜物風險，嚴禁起吊作業時站人。

5、將自爬式液壓切管機平穩地安放在管道上，確保在管道上不滑動，以防造成切管機滑落時摔壞。

6、安裝鏈條時，請依據《天津先鋒管道切割作業規范》TJXF-QG-GDQG01標準進行鏈條的安裝，注意應當以甲方指定的位置為主，確定切管機爬行方向。鏈條上好后，擰緊鏈條緊固螺栓，并用質子來平衡鏈條之間的距離，并反復觀察是否垂直于管道。無論管道的方向如何，也要以管道為參照物，呈90度垂直，嚴禁以地面為參照物。

7、用高壓膠管的兩端分別連接液壓工作泵站和自爬式液壓切管機，連接時用快速接頭子母頭分別連接。注意在子母頭用力按壓到標準位后，旋擰在母端的鎖止扣。以防子母扣脫落。

8、啟動汽油機液壓工作泵站。啟動時要注意液壓閥應當處于“關”的位置，使油門開關處于最小位置，天氣寒冷時，打開風門。用力拉動汽油機啟動拉繩，運轉正常后關閉風門。運轉一段時間后，增大油門，并依據平臺或作業坑內人員指揮再打開液壓閥。液壓閥應當勻速且慢速地慢慢打開，并隨時觀察液壓工作泵站的表壓力是否逐漸上升。

9、液壓工作泵站的液壓閥打開后，可以看到切管機的銑刀軸帶動銑刀開始轉動。旋動進刀絲杠慢慢旋進，銑刀和坡口刀將緩緩地靠近管道的表面，直至銑刀開始切割管道并破壁。此時，用水或噴淋裝置開始對銑刀片進行降溫。繼續旋動進刀絲杠使銑刀和坡口刀更近地貼進管道，開始切透管壁，坡口刀也開始工作。坡口的大小應當依據工程的需求來確定，并進行測量，達到標準值后，停止進刀。

10、由于自爬式液壓切管機在切管過程中，銑刀克服管道的側向力會使鏈條有松馳現象，此時應當及時拉緊鏈條緊固螺栓，以確保切管機前進方向的保持。

11、管道前后刀口將重合時，用楔子楔入管道縫內，以防止因重力的原因，管道下墜造成夾刀。

12、管道切斷后，也要讓切管機繼續向前爬行，把坡口打完并重合。

13、切管和坡口完成后，要旋動進刀絲杠提起銑刀和坡口刀。

14、關小汽油機液壓工作泵站油門，然后關閉液壓閥門，最后關閉汽油機。
